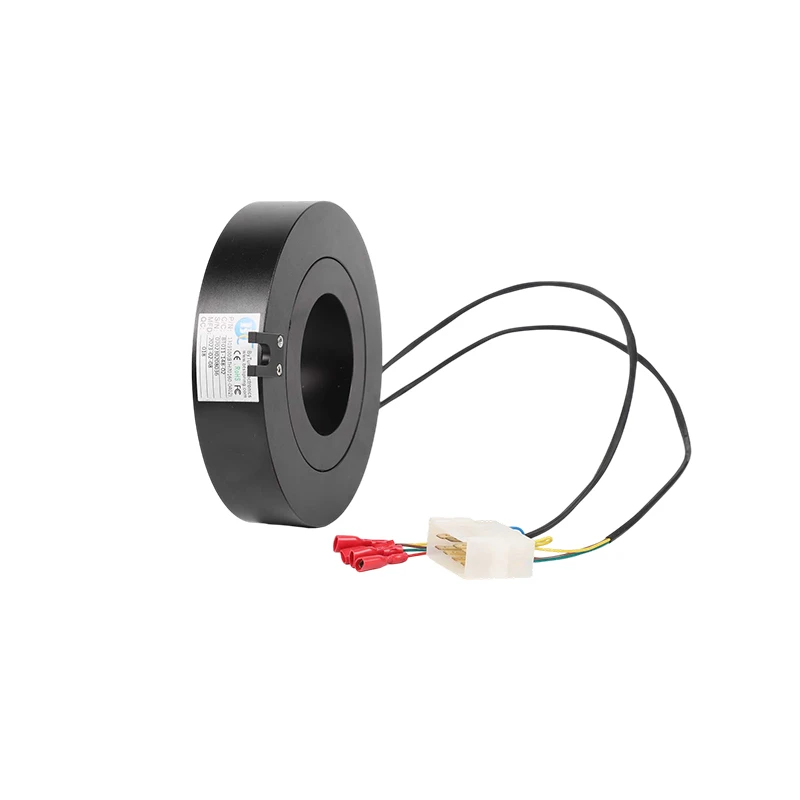

Через ковзання отвору з роз'ємами

● ID 70 мм OD 155 мм
● Доказ пилу, вказані з'єднувачі
● Для сільськогосподарських машин, обгортання підземних тощо.

Послати повідомлення

Кільце для ковзання отвору з роз'ємами використовується для передачі потужності, контрольних сигналів, сигналів датчиків та сигналів зв'язку. Його міцна структура та герметичний корпус можуть захистити від пилу, вологи та сміття, що дуже практично є упаковки та обгортках сільськогосподарських тюків. Він підтримує різні методи установки, такі як кріплення фланця, кріплення блоку, кріпильна крізь отвори тощо. І заздалегідь встановлені роз'єми дозволяють швидко встановити ковзаюче кільце в обертову систему.

Малюнок (мм)

Малюнок

Малювання

Параметри продукту

Механічний:

Робоча швидкість	500 об \/ хв
Робоча температура	-40 ступінь ~ +100
Контактний матеріал	Дорогоцінний метал
IP -клас	IP 54

Електричний:

Ланцюг	6, 12, 18, 24,36
Поточний	5a, 10a, 15a, 20a або комбіновані кільця, щоб отримати більший струм
Напруга	Менше або дорівнює 380 В, 600 В необов'язково
Діелектрична сила	Більше або дорівнює 1000 В@50 Гц між кожною схемою
Опір ізоляції	1000mω@ 500VDC
Електричний шум	Менше або дорівнює 7 МОм
Розмір провідного дроту	22Awg, 17Awg, 14Awg, UL, кольоровий тефлон, сріблястий або олово
Довжина провідного дроту	200 мм

Критичний вимір:

Модель	Довжина "l"
Модель	Поточний	Формула (засоби № кільця)	6 ланцюгів	12 ланцюгів	18 смаків
BTH70155	2A/5A	32.8+3.3×A	52,6 мм	72,4 мм	92,2 мм
BTH70155	10A /15A/20A	32.8+4.8×A	61,6 мм	90,4 мм	119,2 мм

Поширення

Питання: Які конкретні типи сигналів можуть передавати кілему для ковзання?

A: Він може передавати різні типи сигналів, в основному, включаючи:

Аналогові сигнали: такі як аудіосигнали, сигнали датчиків температури тощо.
Цифрові сигнали: такі як різні сигнали автобусів (наприклад, автобус, SPI тощо), кодування сигналів тощо.
Сигнали Ethernet: використовується для передачі даних мережі.
Відеосигнали: такі як сигнали у форматах відео, таких як HDMI та SDI.
Сигнали управління: такі як запуск і зупинка керування сигналами обладнання, сигнали комутації режимів тощо.
Сигнали електроенергії: живлення обертової частини обладнання.
Сигнали РФ: підходить для деяких програм бездротового зв'язку.
USB -сигнали: передача даних USB.
Сигнали послідовного порту: такі як серійні сигнали комунікації, такі як RS232 та RS485.
Оптичні сигнали волокон: використовуються в деяких сценаріях, які потребують швидкісної та низької втрати передачі.

Питання: Чи можу я використовувати крізь кільце ковзання отвору з з'єднувачами у своєму генераторі змінного струму?

A: Звичайно! Коли генератор змінного струму працює, ротор повинен подавати струм постійного струму, щоб генерувати магнітне поле. Наше ковзаюче кільце може підключити зовнішній джерело живлення постійного струму до обмотки ротора, щоб встановити магнітне поле для генератора для отримання електроенергії. Це також допомагає ротору генератора регулювати розмір струму збудження та контролювати швидкість ротора.

З: Як визначити, чи несправне кільце ковзання?

Відповідь: Це може бути попередньо суджене, спостерігаючи за операційним статусом крана. Якщо є явища, такі як повільний рух, збій контролю та недостатня потужність, може виникнути проблема з кільцем ковзання. Крім того, ви можете використовувати мультиметровий або осцилограф для вимірювання його опору, напруги, струму та інших параметрів.
