Чи можна зробити кільце для млинців своїми руками?
DIYкільце для млинцівможна побудувати, хоча це вимагає особливої уваги до матеріалів, точного складання та реалістичних очікувань щодо продуктивності. Цей плоский диск-електричний роз’єм передає живлення та сигнали між обертовими та нерухомими компонентами, що робить його цінним для робототехніки, систем камер і обертових платформ, де вертикальний простір обмежений.

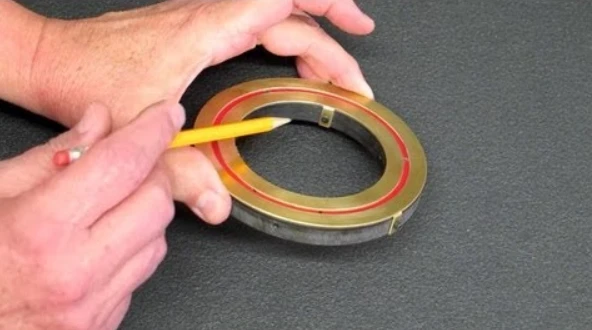

Розуміння архітектури ковзаючого кільця Pancake
Млинцеві контактні кільця принципово відрізняються від традиційних циліндричних конструкцій тим, як вони влаштовують електричні шляхи. Замість того, щоб укладати провідні кільця лінійно вздовж вала, млинчасті конструкції розподіляють їх концентрично по плоскій поверхні диска. Ця конфігурація змінює висоту на діаметр-млинцеве кільце може мати лише 6-12 мм у висоту, але розширюватися до 100-200 мм у діаметрі.
Базова архітектура складається з двох основних вузлів. Статор (нерухома частина) утримує підпружинені щітки або контактні пальці, які підтримують електричний зв’язок. Ротор (обертова частина) містить концентричні мідні або латунні кільця, кожне з яких представляє незалежне електричне коло. При складанні з належним центруванням і контактним тиском ці компоненти забезпечують безперервне обертання на 360 градусів під час передачі електричних сигналів.
Комерційні підрозділи досягають цього завдяки точному виготовленню-плат друкованих плат із над-шарами міді, покритими твердим золотом, волокнистих щіток військового-класу з контрольованим натягом пружини та жорстких допусків, які вимірюються сотими частками міліметра. Будівельники, які займаються своїми руками, стикаються з проблемою відтворення цієї точності за допомогою доступних інструментів і матеріалів.
Вибір матеріалу для будівництва своїми руками
Провідні кільця утворюють серце будь-якого контактного кільця, а вибір матеріалу безпосередньо впливає на продуктивність і довговічність. Листова мідь забезпечує чудову провідність за розумну ціну, хоча м’якість чистої міді призводить до швидшого зношування під час постійного обертання. Латунь-сплав міді й цинку-забезпечує кращу зносостійкість, зберігаючи при цьому хороші електричні властивості, що робить його практичним компромісом для застосування в домашніх умовах.
Для застосувань, які вимагають мінімального електричного шуму та максимальної довговічності, розгляньте мідний лист із гальванічною срібною або золотою поверхнею. Незважаючи на те, що дорогий, навіть тонкий шар покриття значно знижує окислення та контактний опір. Врятовані матеріали зі старої електроніки пропонують інший шлях: контакти реле, внутрішні елементи гнізда гітари та мідь друкованої плати можуть створити відповідні провідні поверхні, якщо їх ретельно витягти та підготувати.
Контакти щіток представляють свої власні матеріальні проблеми. У комерційних контактних кільцях використовуються волокнисті щітки з дорогоцінного металу-зазвичай із позолочених-мідних ниток, сформованих у пружинні-пучки. Альтернативи своїми руками включають пружинні смужки з фосфорної бронзи, берилієві мідні контакти електронних реле або навіть щітки двигуна відповідного розміру, обрізані відповідно до розміру. Кожен варіант передбачає компроміс між контактним тиском, інтенсивністю зношування та електричним шумом.
Ізоляція між кільцями повинна запобігати коротким замиканням, витримуючи механічні навантаження. Матеріал друкованої плати FR4 працює надзвичайно добре-він жорсткий, піддається механічній обробці та електрично стабільний. Акриловий лист полегшує різання та свердління, але вимагає уваги до чистоти поверхні. PTFE (тефлон) забезпечує чудову електричну ізоляцію та низьке тертя, але коштує дорожче та потребує спеціальних ріжучих інструментів.
Проектні міркування та обмеження
Перше критичне рішення стосується кількості необхідних контурів. Кожен незалежний електричний шлях потребує власного кільця та відповідного щіткового контакту. Чотири-канальне контактне кільце, придатне для живлення системи обертової камери, потребує чотирьох концентричних мідних кілець, розташованих належним чином, щоб запобігти електричним перешкодам.
Відстань між кільцями залежить від вимог до напруги та струму. Сигнальні ланцюги низької-напруги (5-12В) можуть допускати відстань 2-3 мм між кільцями. Застосування з високою напругою (24 В+) або передача потужності з великим струмом вимагають більш широких ізоляційних проміжків - мінімум 5-10 мм - для запобігання виникненню дуги та поломці. Зовнішній діаметр зростає з кожним доданим контуром, швидко роблячи компактні конструкції непрактичними за межами 6-8 каналів.
Контактний тиск між щітками та кільцями визначає надійність з'єднання, але також впливає на швидкість зношування та крутний момент. Недостатній тиск викликає переривчасті з’єднання та шум сигналу. Надмірний тиск прискорює знос і збільшує тертя. Досягнення балансу вимагає ретельного вибору та регулювання пружини-зазвичай 10-30 грамів сили на точку контакту для сигнальних ланцюгів, більше для передачі енергії.
Обмеження швидкості обертання відрізняють DIY контактні кільця від комерційних продуктів. Професійні моделі млинців надійно працюють до 300 об/хв, а спеціалізовані агрегати досягають більшої швидкості. Конструкції своїми руками зазвичай найкраще працюють при частоті обертання нижче 100 обертів на хвилину через тріскотіння щіток, вібрацію та проблеми з вирівнюванням. Для додатків, таких як дисплеї, що обертаються, або повільна-роботехніка, це обмеження є прийнятним.
Покроковий-за-процесом будівництва
Почніть із статорного диска-стаціонарної частини, що містить щіточні контакти. Виріжте круглий диск із дошки FR4 або акрилового листа розміром, щоб розмістити всі необхідні схеми з відповідним інтервалом. Діаметр центрального отвору має відповідати розміру підшипника або валу, зазвичай 10-25 мм для невеликих застосувань. Просвердліть монтажні отвори для щіткотримачів на точних радіальних відстанях, що відповідають кожному положенню провідного кільця.
Виготовлення щіткотримачів вимагає як механічних, так і електричних міркувань. У простих конструкціях використовуються невеликі латунні трубки, просвердлені в диску статора під кутами, які дозволяють пружинним-щіткам контактувати з кільцями перпендикулярно до обертання. Більш складні підходи включають 3D-друковані тримачі або оброблені алюмінієві блоки, які затискаються до краю статора, розташовуючи кілька щіток із регульованим натягом.
Збірка ротора вимагає більшої точності. Почніть із відповідного диска, діаметр якого трохи більший за статор. Позначте концентричні кола в кожній позиції кільця за допомогою компаса або маршрутизатора з ЧПК. Наріжте мідний або латунний лист на смужки шириною приблизно 5-10 мм, а потім сформуйте з них кільця, які відповідають позначеним колам. Досягнення ідеальної округлості складно для ручних методів-подумайте про те, щоб кільця вирізали лазером-або водяним струменем із файлів CAD, щоб отримати найкращі результати.
Прикріпіть кільця до диска ротора за допомогою епоксидного клею або маленьких латунних гвинтів. Епоксидна смола забезпечує чистий зовнішній вигляд, але надійну збірку, а гвинти дозволяють розбирати та регулювати. Для кожного кільця потрібна точка з’єднання дроту-припаяйте дріт до кожного кільця перед остаточним складанням. Прокладайте ці дроти обережно, щоб уникнути перетинання інших ланцюгів, об’єднавши їх у кабель, який виходить із центру або краю ротора.
Вставте вал через обидва диски та встановіть відповідні підшипники, щоб підтримувати центрування, забезпечуючи плавне обертання. Упорні підшипники запобігають осьовому переміщенню, яке може спричинити зміну тиску щітки. Сам вал може служити електричним шляхом для одного контуру, зменшуючи кількість кілець, необхідних для одного.
Тестування та усунення поширених проблем
Початкове тестування має перевірити безперервність електричного струму в кожному ланцюзі окремо. Використовуйте мультиметр, щоб виміряти опір між клемами дроту статора та відповідними з’єднаннями ротора, обертаючи вузол вручну. Показання повинні залишатися стабільними та низькими (менше 1 Ом для мідних контактів). Коливання опору вказують на поганий контакт щітки, забруднення або проблеми з вирівнюванням.
Якість передачі сигналу стає очевидною при тестуванні з реальними навантаженнями. Підключіть світлодіод-низької напруги до кожного кола та обертайте контактне кільце з робочою швидкістю. Постійне освітлення підтверджує хороший контакт. Мерехтіння виявляє переривчасті з'єднання, які потребують регулювання щітки або чищення. Для застосування сигналу даних підключіть осцилограф для вимірювання електричного шуму-прийнятна продуктивність DIY показує коливання напруги нижче 50 мілівольт.
Зношення щіток є основною довгостроковою-проблемою. Вугільні або графітові щітки залишають темний наліт на мідних кільцях. Металеві щітки створюють дрібні частинки, які накопичуються та потенційно перекривають сусідні кільця. Регулярне очищення кожні 20-50 годин роботи запобігає погіршенню продуктивності. Використовуйте ізопропіловий спирт і тканину без ворсу, щоб видалити забруднення, перевіривши наявність канавок на кільцях або щітках.
Надмірне тертя або зачеплення під час обертання вказує на невідповідність між вузлами статора та ротора. Навіть 0,5 мм бічного зсуву спричиняє нерівномірний контакт щіток і збільшує знос. Послабте кріплення та обережно відрегулюйте положення, стежачи за плавністю обертання. Додавання прокладок між опорними поверхнями часто вирішує незначні проблеми з центруванням без повного розбирання.
Електричний шум від тертя щіток більше впливає на чутливі сигнальні ланцюги, ніж на передачу електроенергії. Допомагає екранування окремих пар проводів, а також використання кабелю з витою-парою для проходження сигналу. Деякі саморобні конструктори досягають значного зменшення шуму шляхом паралельного з’єднання кількох щіток на ланцюг-три-чотири точки контакту на кільце згладжують коливання опору, які викликають коливання сигналу.
Реалістичні очікування продуктивності
Добре-зроблене DIY контактне кільце передає 1-5 ампер на ланцюг для передачі електроенергії, підходить для світлодіодного освітлення, невеликих двигунів або живлення датчиків. Сигнальні схеми підтримують різні протоколи-аналогових датчиків, низьку-послідовну передачу даних (до 115 Кбіт/с) і простий цифровий ввід/вивід. Високошвидкісна передача даних (Ethernet, USB, відео) залишається нереальною без виготовлення спеціалізованої друкованої плати та конструкції з контрольованим опором.
Термін служби сильно залежить від матеріалів і умов експлуатації. Мідь-на-мідних контактах може служити 100-500 годин до помітного зносу. Позолочені поверхні продовжують це до тисяч годин. Робота на низьких швидкостях з належним змащенням і регулярним чищенням збільшує термін служби. На відміну від комерційних агрегатів із гарантією 50 мільйонів обертів, версії DIY потребують періодичного обслуговування та заміни щіток.
Економія коштів виправдовує будівництво своїми руками для багатьох застосувань. Комерційні кільця для млинців коштують 200-2000 доларів США залежно від технічних характеристик, а індивідуальний дизайн перевищує 5000 доларів США. Чотирьохконтурне контактне кільце своїми руками, створене із врятованих і стандартних матеріалів, може коштувати 30-100 доларів США за компоненти плюс час виготовлення. Для прототипів, невеликих виробничих партій або навчальних проектів ця інвестиція має сенс, незважаючи на погіршену продуктивність.
Коли вибирати комерційні рішення
Деякі вимоги до застосування перевищують можливості DIY. Медичні пристрої, аерокосмічні системи та важливе промислове обладнання потребують сертифікації, перевірки надійності та покриття відповідальності, які надають лише комерційні виробники. Безпека-критично важливих застосувань, де поломка контактного кільця може спричинити травму або значні пошкодження, виправдовує професійну техніку.
Конструкції з--великою кількістю каналів (12+ ланцюгів) стають непрактичними для будівництва своїми руками через збільшення діаметра, вимоги до точного інтервалу та складне розташування щіток. Програми зі змішаними-сигналами, що поєднують потужність, низьку-швидкість передачі даних і-високочастотні сигнали, потребують ретельного контролю імпедансу та екранування за межами типових методів «зроби сам».
Рейтинг захисту навколишнього середовища-IP54, IP68 або спеціальна герметизація від пилу, вологи та корозійної атмосфери-вимагають лиття під тиском-корпусів, герметичних підшипників і обробки поверхні, яку важко виконати без промислового обладнання. Подібним чином робота в екстремальних температурах (від -40 градусів до +120 градусів) вимагає вибору матеріалів і досвіду управління температурою.
Практичне застосування кілець для млинців своїми руками
Платформи камери, що обертаються, є ідеальним додатком для DIY. Три-контактне кільце забезпечує живлення та два керуючі сигнали для поворотно-нахилової головки камери, яка безперервно обертається без змотування кабелю. Робочі швидкості 20-60 об/хв цілком відповідають можливостям продуктивності DIY, а скромні вимоги до струму (менше 2 ампер) підходять для мідно-латунної конструкції.
Роботизовані програми цінують компактну висоту млинців. З’єднання руки робота, яке вимагає необмеженого обертання, отримує переваги від контактного кільця, яке передає потужність двигуна та сигнали кодера через обертовий з’єднання. Профіль 6-8 мм кільця для млинців своїми руками підходить там, де циліндричні конструкції заважатимуть діапазону руху.
Обертові дисплеї, вертушки для фотографування продукту та моторизоване ді-джейське обладнання зазвичай використовують контактні кільця для живлення світлодіодного освітлення чи аудіообладнання на обертових платформах. Ці додатки сприймають характеристики електричного шуму, характерні для саморобних конструкцій, водночас одержуючи вигоду від економії коштів і можливостей налаштування.
Лабораторне та дослідницьке обладнання часто потребує спеціальних рішень, недоступних у продажу. Зроблене своїми руками кільце для млинців дозволяє експериментувати з обертовими системами відліку, безперервно обертовими датчиками або навчальними демонстраціями електромагнітних принципів. Здатність модифікувати та ітерувати проекти виявляється цінною, коли комерційні продукти не мають необхідних специфікацій.
Які фактори дизайну визначають успіх?
Кілька факторів відрізняють функціональні контактні кільця своїми руками від проблемних конструкцій. Механічна точність позиціонування кільця та вирівнювання щіток виявляється важливішою, ніж дорогі матеріали. Ідеально кругле мідне кільце з бюджетними щітками перевершує погано вирівняні позолочені-контакти.
Регулювання тиску пружини вимагає експериментів, щоб знайти оптимальну контактну силу. Занадто світлий створює переривчасті з’єднання. Занадто важкий прискорює знос і збільшує обертовий момент. Вбудуйте можливість регулювання в щіткотримачі з самого початку-Регулювальні гвинти з різьбою або пружинні механізми попереднього натягу дозволяють-точне налаштування після початкового складання.
Чистота під час складання запобігає багатьом проблемам із запуском. Масло з пальців, металеві стружки від свердління та залишки клею спричиняють проблеми з контактом. Перед остаточним монтажем очистіть всі поверхні спиртом. Працюйте з мідними кільцями в рукавичках, щоб запобігти окисленню від шкірного жиру.
Документація стає важливою для проектування кількох-схем. Позначте кожен дріт, сфотографуйте етапи складання та занотуйте положення щіток і натяг пружин. Усунення періодичних проблем з електрикою через кілька місяців стає неможливим без чіткої документації початкової конфігурації.
Захист від факторів навколишнього середовища значно продовжує термін експлуатації. Навіть просте акрилове покриття запобігає накопиченню пилу на кільцях і щітках. У зовнішньому або вологому середовищі конформне покриття на з’єднаннях і періодичне застосування засобу для очищення контактів зберігають ефективність. Комерційні контактні кільця досягають класу IP54-IP68 завдяки герметичним корпусам і спеціальним мастилам. Версії DIY не можуть зрівнятися з цим, але виграють від основного захисту навколишнього середовища.
Відповідь на питання, чи можна побудувати кільце для млинців своїми руками, однозначно так, з важливими умовами. Успіх вимагає належних очікувань щодо продуктивності, ретельного вибору матеріалів, точного механічного складання та регулярного технічного обслуговування. Для додатків у межах його можливостей-помірна швидкість, скромна кількість каналів і не-критичні функції-млинцеве контактне кільце DIY забезпечує практичне,-економне рішення, яке дає цінні уроки про електромеханічний дизайн.
Як вибір матеріалу впливає на електричні характеристики?
Контактні матеріали безпосередньо впливають на характеристики стійкості, шуму та зношування. Мідь забезпечує провідність 5,8 × 10⁷ См/м, що робить її чудовою для шляхів із низьким -опором. Однак мідь швидко окислюється під дією повітря, утворюючи не-провідний шар, який з часом збільшує контактний опір. Це пояснює, чому комерційні виробники використовують покриття з дорогоцінних металів.
Срібло має навіть вищу провідність (6,3 × 10⁷ См/м) і кращу стійкість до окислення, ніж чиста мідь. Тонкий гальванічний срібний шар-навіть 5-10 мікрон значно покращує продуктивність. Позолота (4,5 × 10⁷ См/м) забезпечує найкращу стійкість до корозії, незважаючи на нижчу електропровідність. Компроміс між вартістю та продуктивністю визначає вибір матеріалу для конкретних застосувань.
Латунь містить 60-70% міді з цинком, що призводить до нижчої провідності, але відмінних механічних властивостей. Його твердість зменшує знос порівняно з чистою міддю, зберігаючи при цьому прийнятні електричні характеристики для більшості саморобних робіт. Сплав протистоїть корозії краще, ніж мідь, зменшуючи вимоги до обслуговування у вологому середовищі.
Контактний тиск між щітками та кільцями створює мікро-зварні шви, які проводять струм. Більш тверді матеріали потребують більшої контактної сили для досягнення низького опору. М’які матеріали зношуються швидше, але зберігають кращий контакт при нижчому тиску. Збалансування цих факторів визначає вибір матеріалу для щіток-пружини з фосфорної бронзи забезпечують хороший компроміс між провідністю, пружністю та зносостійкістю.
Чи існують альтернативні методи будівництва?

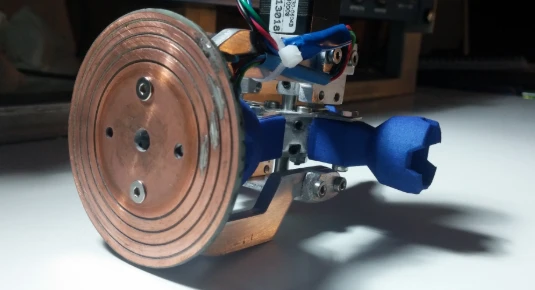

Конструкції на основі друкованих плат- забезпечують точність, недоступну ручними методами. Створюйте концентричні мідні кільця, витравлюючи друковану плату або професійно виготовляючи її з файлів CAD. Цей підхід забезпечує ідеальну круговість і рівномірний відстань, одночасно дозволяючи інтегрувати додаткові елементи схеми.
Розробіть друковану плату з товстими шарами міді (2-3 унції замість стандартної 1 унції), щоб збільшити потужність струму. Укажіть тверде позолоту (ENIG або гальванічне золото) на контактних поверхнях для довговічності. Частина статора також може використовувати технологію друкованої плати-для створення контактних майданчиків, з’єднаних із підпружиненими штифтами (штифтами pogo), які притискаються до обертових кілець друкованої плати.
Обробка з ЧПК забезпечує професійну-якісні результати для тих, хто має доступ до відповідного обладнання. Фрезеруйте диски статора та ротора з алюмінію, створюючи гнізда для-мідних кілець. Точне розташування щіткотримача та особливості кріплення. Точність розмірів, яку можна досягти за допомогою ЧПК, усуває багато проблем із-вирівнюванням збірки.
3D-друк надає ще один шлях для нестандартної геометрії. Тримачі пензлів для друку з вбудованими дротовими каналами та механізмами регулювання. Конструкція вузлів із замиканням, які спрощують вирівнювання та дозволяють експериментувати з різними конфігураціями контактів. Хоча 3D-друкований пластик не може служити електропровідною поверхнею, він чудово підходить для створення складних опорних конструкцій і корпусів.
Гібридні підходи стратегічно поєднують методи. Використовуйте технологію PCB для кілець ротора, де точність має найбільше значення, поєднуйте її з тримачами щіток, надрукованими на 3D, які дозволяють легко регулювати, і збирайте на оброблених алюмінієвих дисках, які забезпечують структурну жорсткість. Ця стратегія використовує сильні сторони кожного методу, обходячи обмеження.
